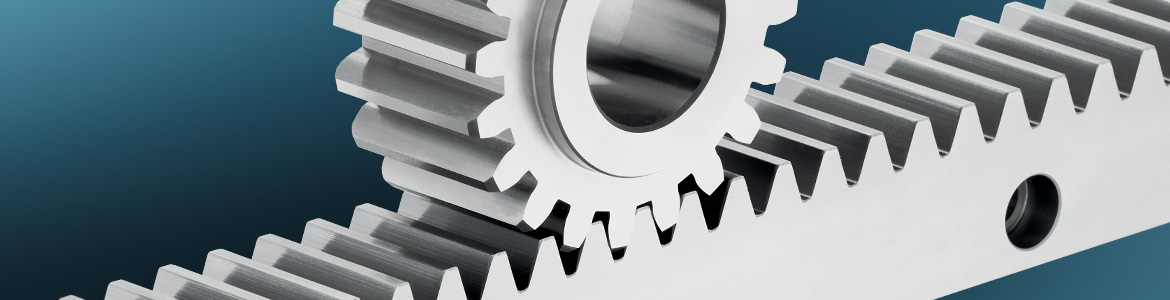

Geradverzahnte Zahnstangen
Gambini Meccanica fertigt gerad- und schrägverzahnte Präzisionszahnstangen aus verschiedenen Werkstoffen.
Es sind Module ab 0,5 bis Modul 42 möglich und von Qualitätsklasse 10 bis 5. Die Qualität-5-Präzisionszahnstangen gibt es bis zur 1000 mm Länge, während die Qualitätsklasse 6 die 2000 mm Länge erreicht. Darunterliegende Qualitätsklassen sind bis zu einer Länge von 3000 mm verfügbar.
Fragen Sie nach der technischen Broschüre über die Übertragungskraft der Zahnstangensysteme von Gambini Meccanica.
Massgeschneiderte produkt
Von grosser Bedeutung ist bei der Gambini Meccanica Planung und Konstruktion: dank Forschung, und Tests, durchgeführt von den spezialisierten Technikern der Gambini Meccanica, können maßgeschneiderte Produkte in Zusammenarbeit mit den Kunden hergestellt werden.
Index
| SERIE | QUALITÄT | WERKSTOFF | WÄRMEBEHANDLUNG | HRC | OBERFLÄCHE | GEBOHRT | VERFÜGBARE MODULE |
|---|---|---|---|---|---|---|---|
| 105H | 5 | 16MnCr5 | aufgekohlt und Verzahnung induktiv gehärtet | 60 | geschliffen | ja | 2_3_4_5_6 |
| 105 | 5 | 16MnCr5 | aufgekohlt und Verzahnung induktiv gehärtet | 60 | geschliffen | no | 2_3_4_5_6 |
| 110H | 6 | 16MnCr5 | aufgekohlt und Verzahnung induktiv gehärtet | 60 | geschliffen | ja | 1_2_3_4_5_6 |
| 110 | 6 | 16MnCr5 | aufgekohlt und Verzahnung induktiv gehärtet | 60 | geschliffen | no | 1_2_3_4_5_6 |
| 115H | 6 | C45 | induktiv gehärtet | 55-58 | geschliffen | ja | 1_1.5_2_3_4_5_6_8_10_12 |
| 115 | 6 | C45 | induktiv gehärtet | 55-58 | geschliffen | no | 1_1.5_2_3_4_5_6_8_10_12 |
| 120H | 6 | SAE1141 | induktiv gehärtet | 56-60 | geschliffen | ja | 1_1,5_2_3_4_5_6 |
| 120 | 6 | SAE1141 | induktiv gehärtet | 56-60 | geschliffen | no | 1_1,5_2_3_4_5_6 |
| 125H | 7 | C45 | induktiv gehärtet | 55-58 | geschliffen | ja | 2_3_4_5_6 |
| 125 | 7 | C45 | induktiv gehärtet | 55-58 | geschliffen | no | 2_3_4_5_6 |
| 130H | 7 | SAE1141 | induktiv gehärtet | 56-60 | geschliffen | ja | 2_3_4_5_6 |
| 130 | 7 | SAE1141 | induktiv gehärtet | 56-60 | geschliffen | no | 2_3_4_5_6 |
| 132H | 8 | C45 | induktiv gehärtet | 55-58 | Rücken und Verzahnung geschliffen |
ja | 2_3_4_5_6 |
| 132 | 8 | C45 | induktiv gehärtet | 55-58 | Rücken und Verzahnung geschliffen |
no | 2_3_4_5_6 |
| 134H | 8 | SAE1141 | induktiv gehärtet | 56-60 | Rücken und Verzahnung geschliffen |
ja | 2_3_4_5_6 |
| 134 | 8 | SAE1141 | induktiv gehärtet | 56-60 | Rücken und Verzahnung geschliffen |
no | 2_3_4_5_6 |
| 135H | 8 | C45 | induktiv gehärtet | 55-58 | gefräst | ja | 2_3_4_5_6 |
| 135 | 8 | C45 | induktiv gehärtet | 55-58 | gefräst | no | 2_3_4_5_6 |
| 140H | 8 | SAE1141 | induktiv gehärtet | 56-60 | gefräst | ja | 2_3_4_5_6 |
| 140 | 8 | SAE1141 | induktiv gehärtet | 56-60 | gefräst | no | 2_3_4_5_6 |
| 145H | 8 | 42CrMo4 | keine | – | gefräst | ja | 2_3_4_5 |
| 145 | 8 | 42CrMo4 | keine | – | gefräst | no | 2_3_4_5 |
| 150H | 9 | C45 | keine | – | kalt gezogen | ja | 1_1.5_2_3_4_5_6_8_10_12 |
| 150 | 9 | C45 | keine | – | kalt gezogen | no | 1_1.5_2_3_4_5_6_8_10_12 |
| 155H | 9 | SAE1141 | keine | – | kalt gezogen | ja | 1_1.5_2_3_3,183_4_5_6 |
| 155 | 9 | SAE1141 | keine | – | kalt gezogen | no | 1_1.5_2_3_3,183_4_5_6 |
| 160H | 10 | C45 | induktiv gehärtet | 55-58 | kalt gezogen | ja | 1_1.5_2_3_4_5_6_8_10_12 |
| 160 | 10 | C45 | induktiv gehärtet | 55-58 | kalt gezogen | no | 1_1.5_2_3_4_5_6_8_10_12 |
| 165H | 10 | SAE1141 | induktiv gehärtet | 56-60 | kalt gezogen | ja | 1_2_3_4_5_6 |
| 165 | 10 | SAE1141 | induktiv gehärtet | 56-60 | kalt gezogen | no | 1_2_3_4_5_6 |
| 170H | – | INOX AISI 304 | keine | – | kalt gezogen | ja | 1_2_3_4_5_6 |
| 170 | – | INOX AISI 304 | keine | – | kalt gezogen | no | 1_2_3_4_5_6 |
| 175 | – | POM | keine | – | – | no | 1_1,5_1,75_2_2,5_3_3,183_4 |
